產品概述
GW管道式高效無堵塞排污泵為立式單吸單級離心排泵，進出口中心線在同一水平線上，進出口法蘭相同，故安裝拆卸十分方便，占地面積小，可像閥門一樣安裝在管路的任何位置上。泵與電機直聯同軸，屬機電一體化產品，結構緊湊，性能穩定。采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。械密封采用硬質耐磨碳化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。水力性能先進，整機效率高，運轉噪音低。在電機風葉端加上防護罩，整機可置于室外工作，無需機房，可節省大量基建費用。在使用揚程范圍內使用，保證電機無過載。
結構說明
GW型系列無堵塞單級管道排污泵系進出口在同一水平線上，且規格相同，立式結構，占地面積小，電機與泵同軸，設有安裝底盤，便于安裝穩固，葉輪采用單（雙）流道，具有良好的通過性能。
型號
揚程
規格
流量
性質
功率
(KW)轉速
(r/min)電壓
(V)
口徑
(mm)流量
(m3/h)揚程
(m)
25
8
22
1.1
2900
380
32
10
15
1.5
2900
〃
40
15
30
2.2
1900
〃
50
20
7
0.75
1450
〃
50
20
15
1.5
2900
〃
50
15
25
2.2
2900
〃
50
18
30
3
2900
〃
65
25
15
2.2
2900
〃
65
25
30
4
2900
〃
80
40
7
2.2
1450
〃
80
40
15
4
2900
〃
80
65
25
7.5
2900
〃
100
85
10
4
1450
〃
100
100
15
7.5
1450
〃
100
85
20
7.5
1450
〃
100
100
25
11
1450
〃
100
100
35
15
1450
〃
125
115
15
15
1450
〃
150
180
15
15
1450
〃
150
180
20
18.5
1450
〃
150
180
30
22
1450
〃
150
180
35
30
1450
〃
200
300
10
11
980
〃
200
300
15
22
1450
〃
200
300
20
30
1450
〃
200
300
25
37
1450
〃
250
600
10
30
980
〃
250
600
12
37
1450
〃
250
600
15
45
1450
〃
250
600
20
55
1450
〃
250
600
25
75
1450
〃
300
800
12
45
980
〃
300
480
15
45
1450
〃
300
600
20
55
1450
〃
300
800
20
20
1450
〃

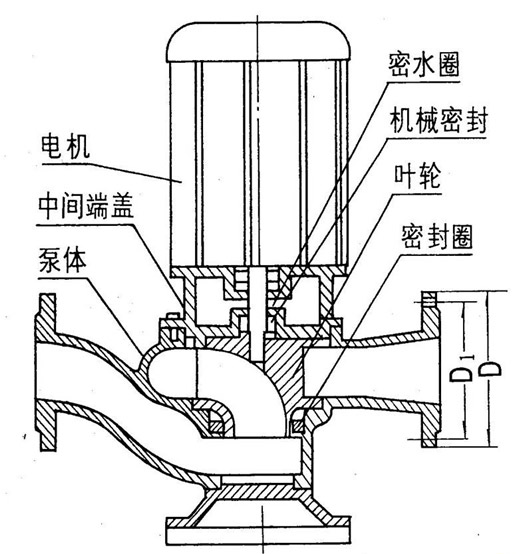

結構圖
